EM8E系列電子式塑殼斷路器.pdf

一、適用范圍

       EM8E系列電子式塑料外殼式斷路器(以下簡稱斷路器)，適用于交流50HZ(60Hz)，其額定絕緣電壓為800V,額定工作電壓400V，額定工作電流至800A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載長延時反時限、短路短延時反時限、短路短延時定時限、短路瞬時和欠壓保護功能以及剩余電流保護(可選)，缺相保護功能(可選)，能保護線路和電源設備不受損壞，斷路器保護特性齊全、精確，能提高供電可靠性，避免不必要的停電，其中"Z、B"型控制帶有通訊接口，可進行”四遙”，以滿足控制中心和自動化系統的要求。

        斷路器按照其額定極限短路分?jǐn)嗄芰Γ譃镸型(較高分?jǐn)嘈?、H型(高分?jǐn)嘈?二種。該斷路器具有體積小，分?jǐn)嗄芰Ω摺w弧短,抗振動等特點。

        斷路器可垂直安裝(即豎裝),亦可水平安裝(即橫裝)。

        斷路器具有隔離功能,其相應符號:“

        斷路器不可倒進線，即使允許1、3、5接電源線2、4、6接負載線

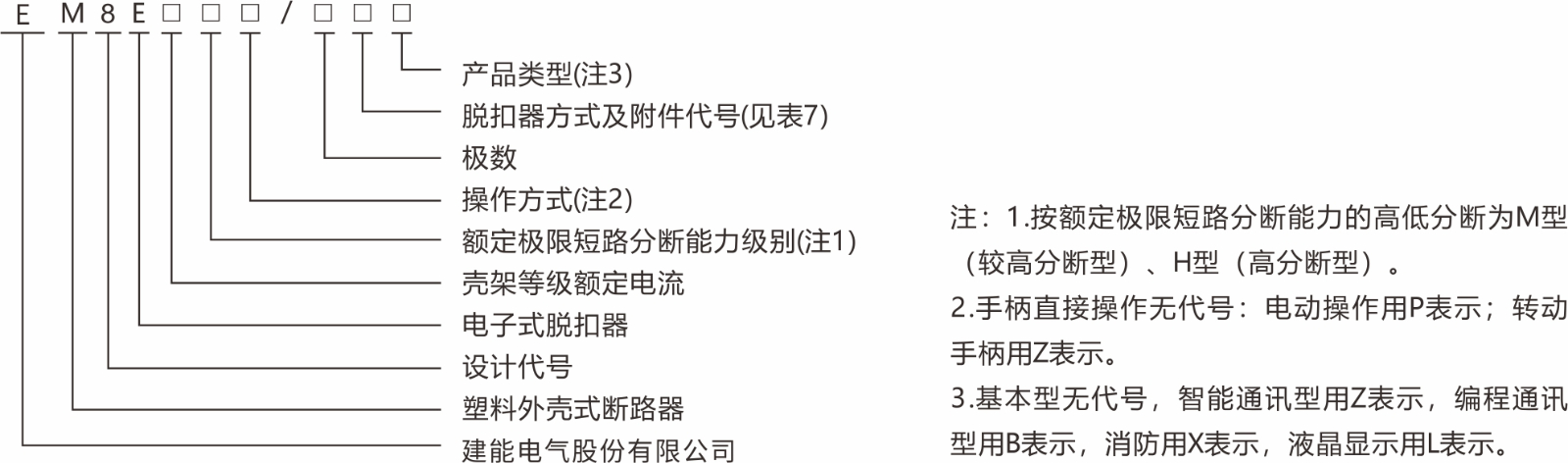

二、型號含義

三、正常工作環境

海拔: <2000m。

環境溫度:-5C~+40°C

能耐受潮濕空氣的影響。

能耐受鹽霧、油霧的影響。

斷路器主電路的安裝類別為亞，其余輔助電路、控制電路安裝類別為Ⅱ。

最高溫度為+40時，空氣的相對濕度不超過50%，在較低的溫度下可以有較高的相對濕度，對由于溫度變化偶爾產生的凝露應取特殊措施。

最大傾斜度為22.5°。

在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方。

在沒有雨雪侵襲的地方。
